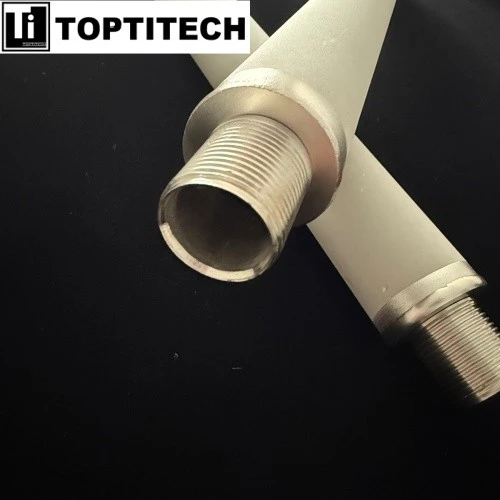

TOPTITECH의 3/4" 수나사 소결 SS316L 분말 필터 카트리지는 반도체 웨이퍼 평탄화 공정의 CMP 슬러리 순환 여과용으로 특별히 설계되었습니다. 냉간 등압 성형 및 고온 진공 소결 변형 가스-는 316L 스테인리스강 분말을 기공 크기 분포가 제어된 견고한 모놀리식 다공성 구조로 원자화했습니다. 3/4" 수나사 연결을 통해 직접 드롭이 가능합니다.- 재순환 루프 및 연마 패드 매니폴드의 사용 지점 어셈블리를 포함하여 기존 CMP 슬러리 공급 시스템으로 교체합니다. 심층 여과 메커니즘은 슬러리 연마재 무결성을 유지하면서 상호 연결된 기공 네트워크 내에서 큰 입자 오염물질-실리카 응집체, 세리아 잔해 및 대형 연마재-를 가두어줍니다. 0.2μm~65μm의 여과 등급은 실리카- 기반 산화물 슬러리와 세리아- 기반 STI 슬러리를 모두 수용합니다.

34 Male Thread Sintered SS316L Powder Filter Cartridge for CMP Slurry Circulation Filtration 3 202603241510135612

CMP 슬러리 분해 화합물-(예: 연마재 집합체, 계면활성제 분해로 인한 젤 입자, 배관 부식으로 인한 금속 잔류물, 재순환 저장으로 인한 박테리아 부산물)-카트리지 표면의 필터 케이크에 일관되게 침전됩니다. 순-금속 구조는 폴리머 또는 섬유 기반 카트리지에서 흔히 발생하는 미디어 마이그레이션 위험을 제거하여 미세 긁힘, 헤이즈 및 외부 입자 오염으로 인한 패턴 손상을 포함한 다운스트림 웨이퍼 결함을 방지합니다.. 3/4" 수나사 소결 SS316L 분말 필터 카트리지는 구조적 저하 없이 반복적인 알칼리 세척 주기(pH 10~12) 및 초음파 재생을 견딥니다. 여러 생산 캠페인에서 재사용할 수 있는 이 카트리지는 기존에 비해 5~10년의 서비스 수명을 제공합니다. 일회용 고분자 대체품의 교체 주기가 2~4주이므로 반도체 제조 시설의 소모품 비용과 가동 중지 시간이 크게 줄어듭니다.

제품 사양

자료: SS316L 분말
크기: Φ40*400mm
기공 크기: 0.5um
커넥터: 3/4: 수나사
다공성: 30%-40%
기술: 신테린g

제품특징

34 Male Thread Sintered SS316L Powder Filter Cartridge for CMP Slurry Circulation Filtration 5

I. 우회 위험이 없는 미립자 보유-

가스-분무 316L 구형 분말은 모놀리식 심층 여과 매트릭스로 압축 및 소결되어 0.2μm~60μm까지 절대 정격 제거율을 제공합니다. 소결 구조는 상처 또는 적층 설계에서 발견되는 내부 바이패스 채널 및 매체 이동을 제거합니다. 심층 여과는 표면뿐만 아니라 다공성 네트워크 전체에서 연마성 응집체-실리카, 세리아, 알루미나 응집체-를 포착합니다. 비흘림 특성은 업스트림 슬러리 재순환 루프 및 패드 분배 어셈블리의 오염을 방지합니다. 냉간 등압 성형과 수소 대기 소결을 통한 정확한 기공 크기 분포는 여러 생산 로트에서 일관된 여과 효율성을 보장합니다.

II. 높은 먼지 보유 용량 및 연장된 서비스 수명

3/4" 수나사산 카트리지는 큰 먼지 보유 용량을 제공하여 낮은 초기 압력 강하로 계면활성제 분해로 인한 슬러리 분해 화합물-겔 입자, 배관 부식으로 인한 금속 잔류물, 재순환 저장으로 인한 박테리아 부산물-을 포착합니다. 높은 다공성(30~40%) 및 균일한 기공 구조는 지속적인 CMP 슬러리 순환에서 높은 투과성과 낮은 여과 저항을 유지합니다. 연장된 서비스 수명으로 필터 교체 빈도가 감소하며 이는 처리량이 많은 웨이퍼에 중요합니다. 팹.

III. 탁월한 화학적 및 열적 안정성

SS316L 소결 구조는 실리카 및 세리아 기반 슬러리 제제에서 발견되는 극한 pH 환경(pH 10~12)을 견딥니다. 몰리브덴 함량은 304L 등급에 비해 내공식성과 염화물 응력 부식 균열 방지 기능을 제공합니다. 풀메탈 모놀리식 구조는 재순환 펌프 작동 중 고압, 교번 부하 사이클 및 온도 변동으로 인한 손상을 방지합니다.

IV.세척 가능하고 재생 가능하며 낮은 총 소유 비용

전체 금속 구조는 역세척, 초음파 수조 또는 고온 산화 번오프 등 다양한 세척 방법을 지원합니다. 알칼리성 세척 주기(pH 10-12) 및 초음파 재생은 구조적 저하 없이 원래의 투과성을 복원합니다. 카트리지는 일회용 폴리머(PTFE/PVDF) 또는 섬유 기반 필터에 비해 서비스 수명이 5~10배 더 길어 소모품 비용과 도구 가동 중지 시간을 대폭 줄여줍니다.

34 Male Thread Sintered SS316L Powder Filter Cartridge for CMP Slurry Circulation Filtration 2

34 Male Thread Sintered SS316L Powder Filter Cartridge for CMP Slurry Circulation Filtration 1

V. 3/4" 수나사산을 사용한 직접 드롭인 개조

3/4" 수 NPT 스레드 연결은 추가 어댑터 없이 기존 CMP 슬러리 공급 시스템-재순환 루프, 연마 패드 매니폴드의 사용 지점 어셈블리-에 원활하게 통합됩니다. 표준 필터 하우징과 호환되어 몇 분 내에 현장 교체가 가능합니다. 레이저 용접 엔드 캡 및 용접 인터페이스는 고유량, 고진동 웨이퍼 제조 환경에서 누출을 방지합니다. 맞춤형 엔드 피팅, 스레드 유형 및 전체 치수 사용 가능 고객 요구 사항에 따라.

6. 고온 가스 및 액체 응용 분야에서 성능을 발휘합니다.

슬러리 여과를 넘어 가스 분배 라인, 증기 여과 및 고순도 화학 물질 전달까지 확장됩니다. 최대 600도의 고온 가스 여과에 적합하며 고분자막이 분해되는 오토클레이브 멸균 주기의 열 안정성이 있습니다. 추가 기능 제공: 공압 배기를 위한 소음 감소, CMP 도구 공압 제어의 가스 버퍼링, 위험 가스 라인에 대한 난연.

제품 응용

1. 반도체 웨이퍼 평탄화 공정에서의 CMP 슬러리 순환여과

3/4" 수나사 소결 SS316L 분말 필터 카트리지는 화학적 기계적 평탄화 슬러리에서 대형 연마 덩어리(실리카, 세리아, 콜로이드 실리카)를 제거하는 동시에 10~200nm 사이의 효과적인 연마 입자를 보존합니다. 심층 여과 매트릭스는 패드 컨디셔닝에서 발생하는 입자 오염물질-실리카 잔해, 계면활성제 분해에서 발생하는 젤 입자, 배관에서 발생하는 금속 잔류물을 포착합니다. 바이패스 채널 없이 상호 연결된 기공 네트워크 내에서 부식-을 보장합니다. 웨이퍼 표면의 미세 긁힘, 헤이즈 및 패턴 손상을 제거하여 고급 로직 및 메모리 제조에서 다이 수율을 직접적으로 향상시킵니다. 3/4인치 수 NPT 스레딩을 사용하여 하우징 수정 없이 현장 교체가 가능한 CMP 도구의 사용 지점 어셈블리에 직접 맞습니다.

2. 정유소 및 석유화학 공정의 촉매 회수

3/4" 수나사 소결 SS316L 분말 필터 카트리지는 수소화 분해기, 수소화 처리기 및 FCC 장치 전반에 걸쳐 액체-고체 및 기체-고체 분리 작업에서 높은 차압(>30bar)에서 작동합니다. 반응기 유출 흐름에서 귀금속 촉매(백금, 팔라듐, Raney 니켈) 및 제올라이트 기반 분해 촉매를 포집하여 촉매 미세분을 0.5μm까지 회수합니다. 높은 개방 다공성 (30-50%) 및 견고한 소결 네트워크는 고속 촉매 슬러리 흐름으로 인한 침식을 방지하여 역세 재생 사이의 온스트림 사이클을 확장할 수 있습니다.

3. 고온-가스 및 증기 정화

3/4" 수나사 소결 SS316L 분말 필터 카트리지는 산화 대기에서 최대 600도까지 연속 작동을 견딜 수 있어 연도 가스 탈황 사전 여과, 연속 배출 모니터링 시스템(CEMS) 프로브 보호 및 가스화 합성 가스의 고온 먼지 제거에 적합합니다. 200~300도에서 건식 증기 여과를 수행하여 하류 멸균 증기 멸균 필터를 손상시키는 녹 입자, 파이프 스케일 및 탄소 침전물을 제거합니다. 또한 압축 공기 오일 제거, 가스-액체 코어레서의 김서림 제거, 발효기 및 생물반응기의 멸균 환기 여과에 적용할 수 있습니다.

4. 부식성 화학물질 및 용제 처리

316L 몰리브덴 함량은 304 스테인리스강이 작동하지 않는 염화물 함유 매체(해수, 표백제, 염산 서비스)에서 공식 저항성을 제공합니다. 3/4" 수나사 소결 SS316L 분말 필터 카트리지는 강극성 용매(DMF, NMP, 아세톤), 진한 황산, 가성소다 용액 및 유기산을 물질 분해 없이 필터링합니다. 심층 여과는 수소화 반응기에서 촉매 미세분을 포착하고, 모노머 재순환 루프에서 중합 잔류물을 제거하며, 정제 시스템에서 열 전달 유체를 정화합니다. 광범위한 화학적 호환성은 연속 공정 여과와 잦은 용매 교체가 있는 배치 작업 모두에 적합합니다.

5. 수소 에너지 및 전해조 시스템

미세 다공성 소결 316L 구조는 PEM 전해조 및 알칼리수 전기분해 시스템에서 수소 확산층 역할을 합니다. 3/4" 수나사 소결 SS316L 분말 필터 카트리지는 순환하는 전해질 흐름에서 이온성 불순물과 미립자 오염물질을 포착하여 막 전극 어셈블리의 성능 저하를 방지합니다. 또한 전해조 배출구에 가스-액체 분리 요소로 배치되어 압축 및 저장 전에 수소 제품 가스에서 이월된 수분을 제거합니다.

6. 공업용수 및 폐수처리

3/4" 수나사 소결 SS316L 분말 필터 카트리지는 반도체 초순수 시스템의 역삼투 투과물을 연마하여 미량 입자를 0.22μm까지 제거하여 웨이퍼 헹굼에 대한 SEMI 표준을 충족합니다. 유전 주입을 위한 생산수 여과에 사용되어 파쇄 환류 및 냉각탑 블로우다운에서 부유 고형물을 제거합니다. CIP 복귀 라인의 최종 연마 필터로도 적용 가능하며 용접 스패터, 개스킷 잔해 및 부식 생성물을 포착합니다. 스테인레스 스틸 배관 네트워크.
