직경 300mm 백금 코팅 티타늄 양극판

직경 300mm의 백금 코팅 티타늄 양극판을 티타늄계 금속산화물 코팅 티타늄 양극(MMO)이라고 합니다. DSA 양극(치수 안정성 양극)이라고도 합니다. 기판으로 티타늄을 사용하고 티타늄 기판의 귀금속 코팅을 솔질하여 우수한 전기 촉매 활성과 전기 전도성을 갖습니다. 깨끗한 흑연 양극 및 납 양극과 비교할 때 티타늄 전극은 다음과 같은 장점이 있습니다.

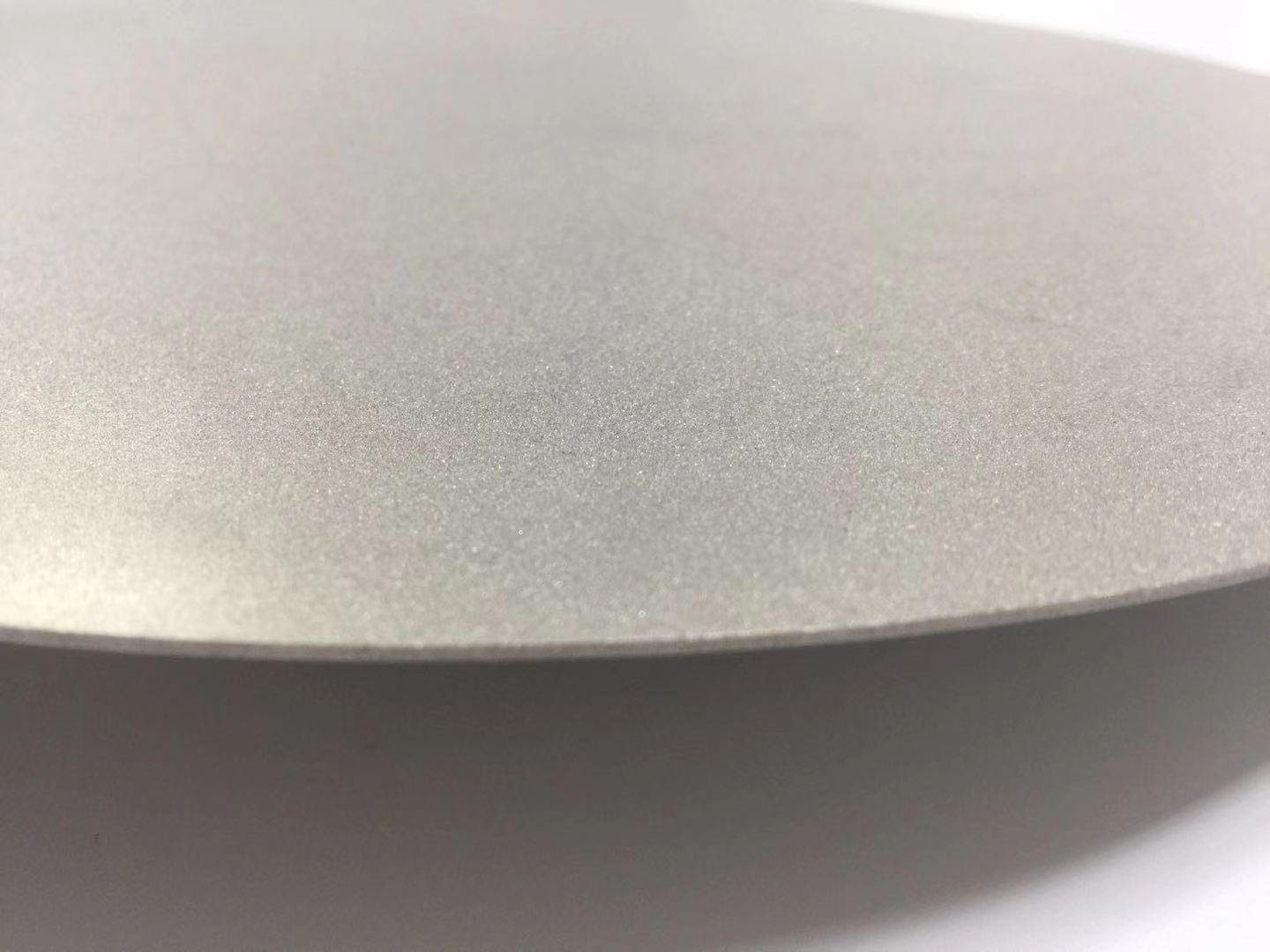

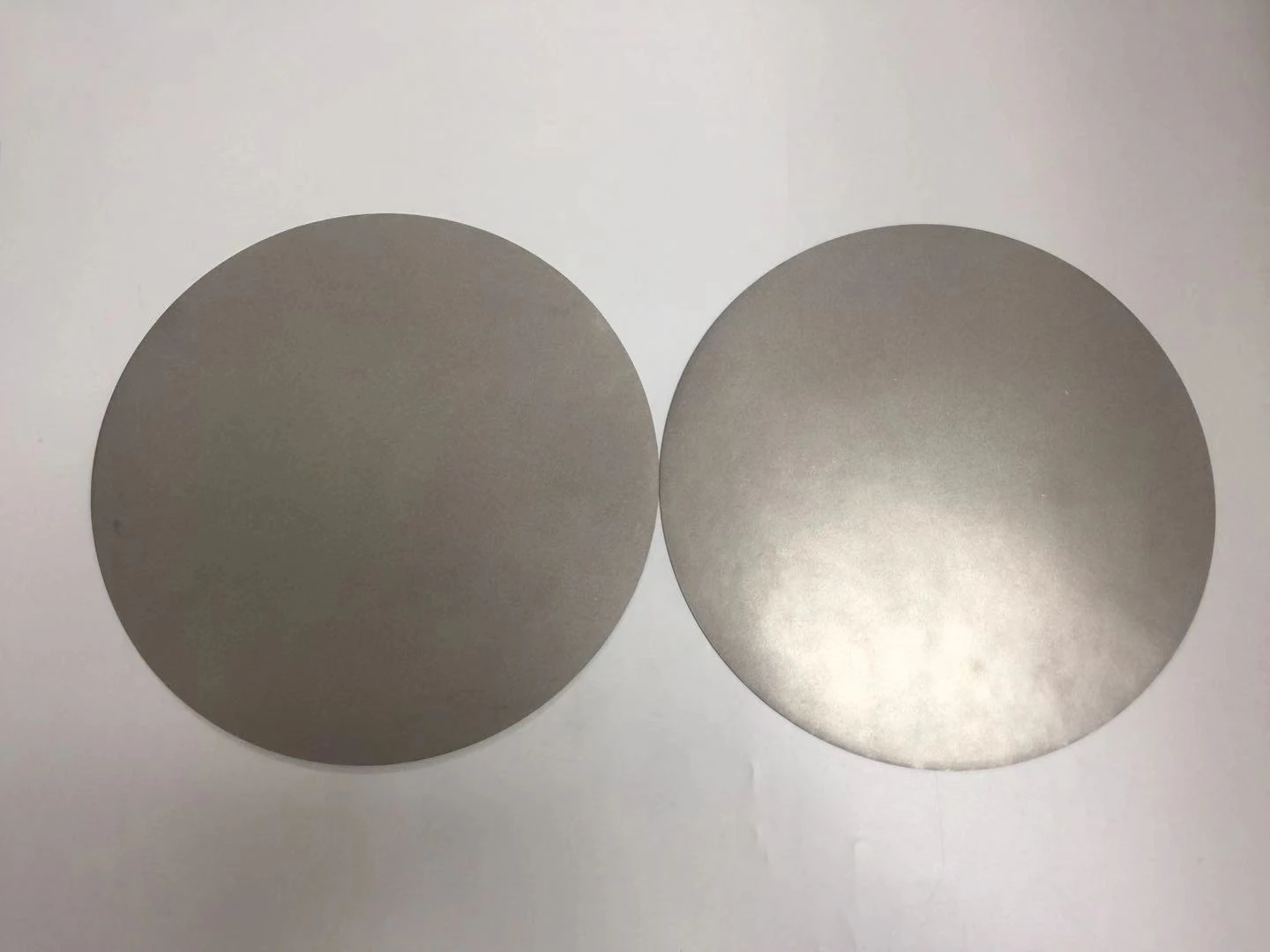

백금 코팅 티타늄 전극

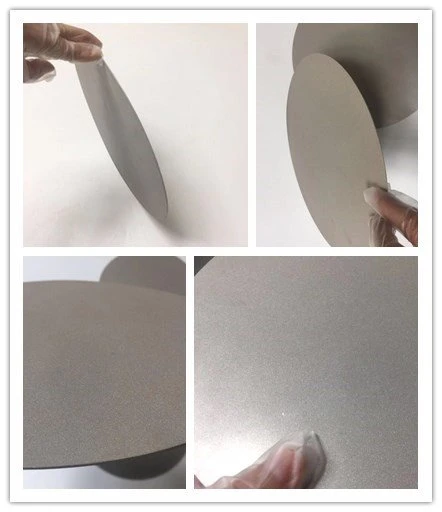

티타늄 전극의 세부 사항

1. 전극 크기는 상대적으로 안정적이며 전극 사이의 거리는 전기 분해 과정에서 변경되지 않으므로 셀 전압이 안정적인 조건에서 전기 분해 작업이 수행됩니다.

2. 높은 촉매 활성 및 낮은 작동 전압;

3. 작동 전압이 낮아 전력 소비가 적고 DC 전력 소비를 10% ---20% 줄일 수 있습니다.

4. 티타늄 양극의 수명이 길다. 다이어프램 방식에 의한 염소 가스 생산의 금속 양극은 염소 및 알칼리에 의한 부식에 강합니다. 양극의 수명은 5~7개월 이상인 반면 흑연 양극은 8개월에 불과합니다.

5. 흑연 양극 및 납 양극의 용해 문제를 극복하고 전해질 및 음극 제품의 오염을 방지하여 금속 제품의 순도를 크게 향상시킬 수 있습니다.

6. 전류 밀도를 향상시키고 전기 분해 효율을 높일 수 있습니다.

7. 귀금속 및 못의 산화물은 산화 저항성이 있으므로 티타늄 전극은 내식성이 강합니다.

8. 전류 효율을 향상시키기 위해 납 양극 변형 후 단락 문제를 피할 수 있습니다.

9. 티타늄 전극은 무게가 가벼워 흑연 양극 및 납 양극에 비해 노동 강도를 줄일 수 있습니다.

10. 티타늄 매트릭스의 모양과 제조가 상대적으로 쉽고 고정밀도를 달성할 수 있습니다.

11. 손상이 없다는 전제하에 기판을 반복적으로 시도할 수 있습니다.

티타늄 양극 분류:

1. 전기 화학 반응에서 양극의 가스 발생에 따라 염소 발생 양극은 네일 코팅 티타늄 전극과 같은 염소 발생 양극이라고합니다. 산소 발생 양극은 코팅 된 것과 같은 산소 발생 양극이라고합니다. 티타늄 전극 및 백금 티타늄 메쉬. /그릇. 염소 발생 양극(네일 코팅 티타늄 전극): 일반적으로 염산, 해수 전기분해 및 염수 전기분해 환경에서 전해질의 염화물 이온 함량이 높습니다. 우리 회사의 해당 제품은 네일 이리듐 티타늄 양극과 네일 이리듐 주석 티타늄 양극입니다.

2. 산소 방출 양극(코팅된 티타늄 전극에 따라 다름): 전해질은 일반적으로 황산 환경입니다. 우리 회사의 해당 제품은 탄탈륨 양극, 탄탈륨-주석-티타늄 양극 및 고수율 양극 티타늄 양극입니다.

3. 백금 코팅 양극: 티타늄이 기본 재료입니다. 표면은 백금으로 코팅되고 코팅의 두께는 일반적으로 0.5-5um이며 백금 티타늄 메쉬의 메쉬 크기는 일반적으로 12.5x4.5mm 또는 6x3.5mm입니다.

백금 코팅 티타늄 전극의 올바른 사용

1. 백금이 코팅된 티타늄 전극을 사용하기 전에 도금액에 "염화물" 이온과 "인산" 이온의 존재를 배제(검출)할 필요가 있으며, 백금 코팅된 티타늄 전극을 부식시킵니다. 백금 코팅된 티타늄 전극을 사용하십시오. 그렇지 않으면 백금 코팅된 티타늄 전극의 바닥 기판이 심하게 부식되고 백금 코팅이 벗겨지며 수명이 단축됩니다.

2. 최적의 프로세스 선택: 백금 코팅 티타늄 전극의 전류 밀도는 바람직하게는 50A/dm2 미만이고 탱크 압력은 10V 미만입니다. 그렇지 않으면 서비스 수명에 영향을 미치고 양극이 심각하게 부식되고 용해되고 코팅이 떨어질 것입니다. 선택을 시도하십시오. 고체 산화물의 형성 없이 양극 산화 반응의 과정은 백금 코팅된 티타늄 전극의 전도도에 영향을 미치는 산화물 농축 및 패시베이션을 방지합니다. 양극 파손의 원인은 티타늄 소재 자체의 고유한 특성에 의해 결정됩니다. 셀 압력이 10V보다 크면 백금 코팅과 접촉하는 티타늄 표면이 약간 용해되기 시작하여 12V에서 완전히 분해됩니다. 고장 후 우리가 보는 셀 압력은 더 이상 표시할 수 없습니다. 12V는 11V 정도만 볼 수 있습니다. 이때 더 이상 전류를 가할 수 없으며 양극이 손상됩니다. 따라서 백금 코팅된 티타늄 전극의 안전한 사용을 위해 탱크의 압력을 10V 이하로 설정합니다.

3. 원칙적으로 음극의 표면적은 유효 양극 면적(즉, 액체 표면 아래의 양극 면적)보다 작아야 합니다. 양극 면적이 음극 면적보다 작을 때는 사용하지 마십시오. 그렇지 않으면 양극이 쉽게 파손되어 정상적으로 사용할 수 없습니다.

4. 도금 탱크의 임피던스가 증가하면 탱크 압력도 증가합니다. 탱크 전압이 10V를 초과하면 전류를 계속 증가시키지 말고 전류를 적절하게 조정해야 합니다. 예를 들어 전류가 10% 감소하고 도금 시간이 10% 연장됩니다.

전화: 플러스 8618992731201

팩스: 0917-3873009

이메일:zhangjixia@bjygti.com

추가: 1502, 블록 A, Chuang Yi 빌딩

195, Gaoxin Avenue, High-tech Development Zone, Baoji City, Shaanxi, China

인기 탭: 직경 300mm 백금 코팅 티타늄 양극판, 중국, 공급업체, 제조업체, 맞춤형, 용도, 가격표, 판매용, 재고 있음, 무료 샘플, 다공성 재료
